安科瑞ANSNP中线安防保护器重塑电能品质，捍卫系统稳定

一、是什么？—— 分解理解终端电气治理装置-中线安防保护器

我们可以把这个设备名称拆解开来理解：

终端电气治理装置

终端：指的是在用电系统的最末端，也就是直接为精密设备、敏感负载（如服务器、医疗设备、工业控制柜等）供电的配电箱或插座处进行安装和保护。它与在变压器侧或大楼总配电柜进行的“集中治理"相对应。

电气治理：指的是对电能质量问题进行综合治理，主要包括：

消除谐波：特别是三次谐波及其倍数次谐波。

补偿无功功率：提高功率因数，节约电费。

平衡三相负载：减少因负载不平衡导致的问题。

抑制瞬态过电压：如雷击、开关操作引起的电压尖峰。

中线安防保护器

中线：指供电系统中的中性线（Neutral Wire），也就是我们常说的“零线"。

安防保护器：核心功能是防止中性线因过电流而过热、烧毁，从而避免引发火灾和设备损坏。

终端电气治理装置-中线安防保护器 是一种安装在用电终端（设备前端）的综合性电能质量治理设备。它的核心特点是在完成常规电能质量治理（滤波、无功补偿等）的同时，具备对中性线电流和温度的实时监控与保护功能，能有效防止因中性线过流而引发的安全事故。

二、为什么要用？—— 问题的根源与必要性

使用这个设备的主要原因，源于现代电力系统中一个日益严重的问题：三次谐波电流导致的中性线过载。

1. 问题的根源：三次谐波

主要产生源：办公、商业和工业环境中大量使用的非线性负载，如：

计算机、服务器、交换机

变频器、节能灯（LED、荧光灯）、UPS电源

医疗设备（MRI、CT机）、工业控制设备

三次谐波的特性：

在三相四线制系统中，三相的三次谐波电流（以及3的倍数次谐波，如9次、15次） 的相位是相同的，它们不会相互抵消。

这些同相位的谐波电流会在中性线上叠加起来。

2. 严重后果：中性线过载

电流叠加原理：在理论上，如果三相负载平衡且都是非线性负载，那么中性线上的三次谐波电流可能达到相线电流的3倍！

例如，每根相线的电流是100A，其中包含30A的三次谐波。那么在中性线上，来自三相的3个30A谐波电流会叠加，导致中性线电流高达 90A，甚至可能超过相线电流。

传统设计的缺陷：在过去的电气设计中，由于负载主要是线性负载（如白炽灯、电机），中性线电流很小，因此规范规定中性线的截面积可以是相线的一半。

现实危险：在现代电网中，如果仍然按照旧规范设计，这根“细"的中性线将无法承受高达相线3倍的谐波电流，从而导致：

中性线过热：绝缘层老化、熔化，引发短路。

火灾风险：中性线过热是电气火灾的一个重要潜在原因。

电压不稳：中性点电位偏移，导致相电压不稳定，烧毁单相设备。

断路器不动作：普通断路器只检测相线的过电流，对中性线的过载无法提供保护，这使得问题更加危险。

三. 中线安防保护器的解决方案

安科瑞终端电气治理装置-ANSNP 中线安防保护器

终端电气治理装置-中线安防保护器通过以下方式解决上述问题：

产品说明：安科瑞终端电气治理装置-ANSNP 中线安防保护器并联在负载末端的低压配电系统中，集“互联-监测-分析-治理"四位一体，通过对配电系统从设备级监测到电能质量预判、异常数据分析，从而达到精准治理补偿的方案要求，实现了“闭环管理"-监测、报警、控制、保护、安全隐患及早识别、运行故障及时处理，全面保障整个末端供配电系统安全、可靠、稳定的运行。

系统产品功能：

1）低次谐波（2-63 次）治理、三相不平衡自动调节、中性线电流治理、无功功率补偿及末端低电压稳定；

2）采用人性化的人机界面设计，可支持中英文切换。用户可通过触摸屏对装置进行参数控制、信息读取和状态改变等操作，并能显示运行状况、测量数据、故障报警等信息；

3）遥测：补偿设备输出电流，电网电压/电流，电网电压谐波/电流谐波，电网频率，有功功率，无功功率，视在功率，功率因数；

4）遥信：补偿设备工作状态（运行/停止/故障），输入过欠压、缺相、错相，过温、过流；

5）具有稳定性保护功能，当系统处于不稳定状态时，设备能自动与系统脱开，包括电网过欠压、电网错缺相、IGBT 异常、装置过流、装置过温、直流母线过欠压、过载自动限流等保护，确保装置安全运行，同时具备定时限和反时限的功能；

6）取得国家检验中心出具的型式试验检验报告及《国家安全防范报警系统产品质量监督检验中心(北京)》出具的安防报告。

产品系列化（ 单位 ： A）：ANSNP30、ANSNP50、ANSNP70 、ANSNP100、ANSNP150

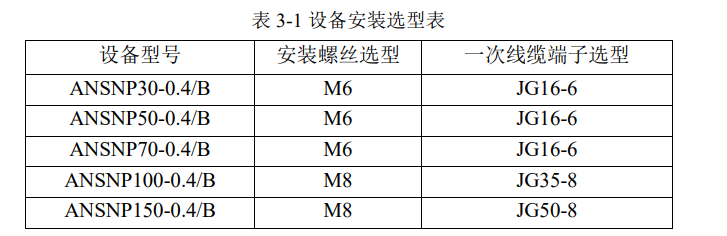

四、证书报告

五、案例分享——上海某商业广场末端 N 相电流治理效果说明

上海某商场治理点位较多，现拿出两个治理点位做 N 线电流治理显示。

1、MLB 店铺

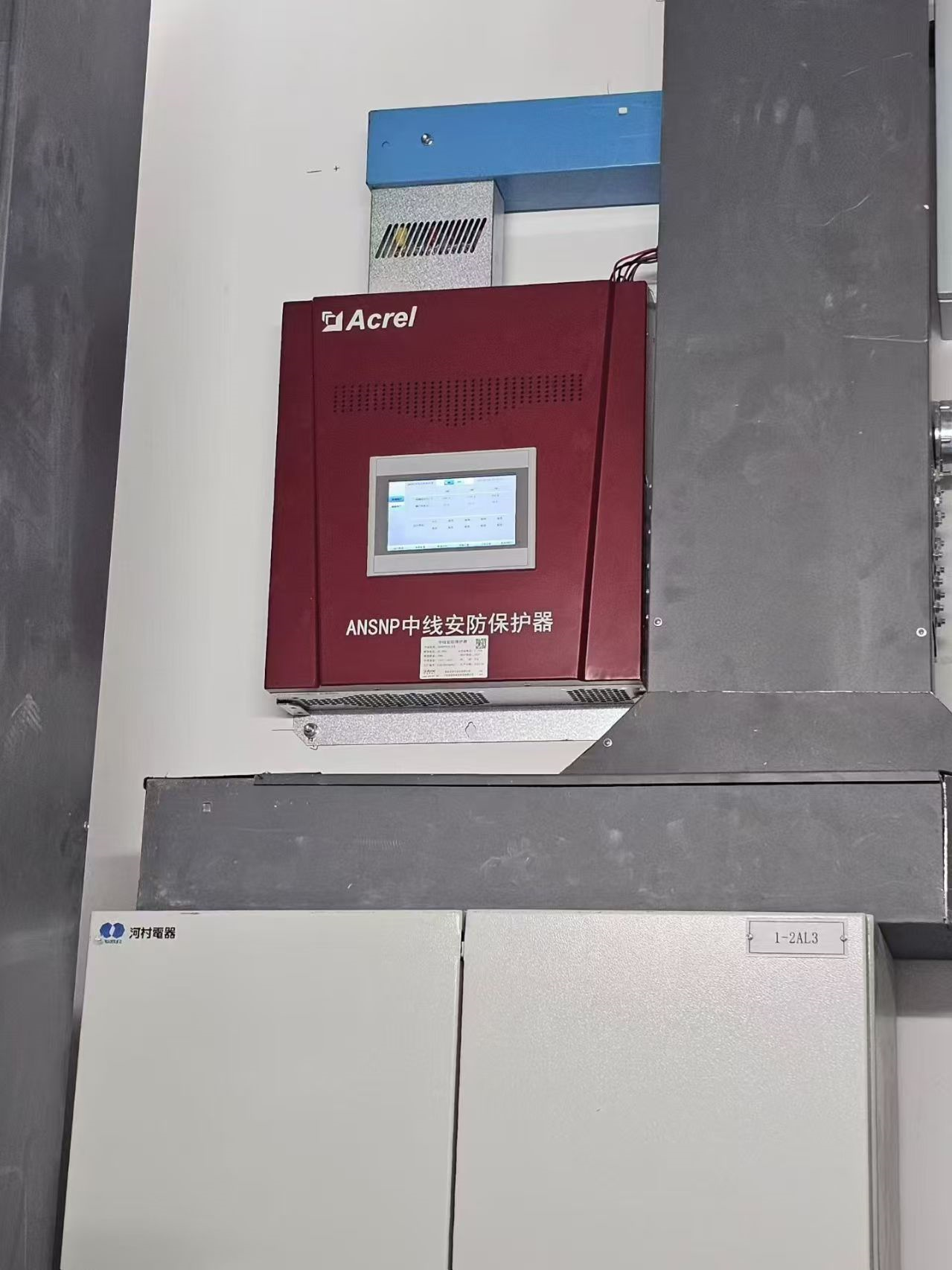

ANSNP30 设备安装：

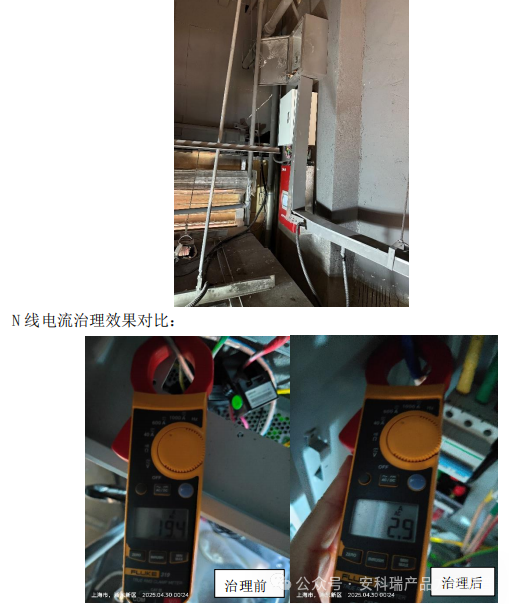

通过对设备治理前后 N 线电流进行对比，治理前N 相电流 19.4A 左右，设备开启补偿治理，治理后 N 相电流 2.9A，现场要求 N 相治理完以后降低到 5A以内，满足预期的治理要求，设备运行稳定。

2、Discovery 店铺

ANSNP30 设备安装：

N 线电流治理效果对比：

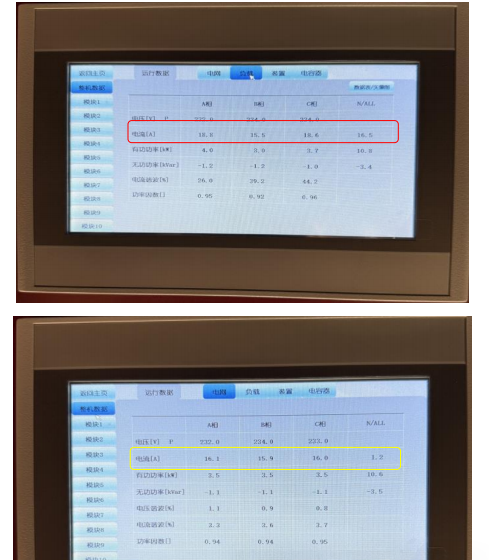

通过对现场的数据检测，发现该店铺内 A/B/C 三相电流不平衡问题和谐波问题，因此导致 N 线电流带电，数据中可以看到治理前 A 相、B 相、C 相和 N 相分别为 18.8A、15.5A、18.6A 和 16.5A，设备补偿治理开启后，A 相、B 相、C相和 N 相分别为 16.1A、15.9A、16A 和 1.2A，三相不平衡和 N 线电流问题得到显著解决，设备运行稳定。
