电气火灾监控系统在港口企业变电所中的应用

0、引言

调查数据显示，电气火灾监控系统在火灾预防及火灾发生前期的救助有着重要作用。我国大力推动港口运输，方便人们外出的同时，运输中高发的电气火灾隐患也埋藏在其中。我国海运需求量日益增加，中国北方地区生产的煤炭向南方，主要是华东和华南沿海地区运输，一旦发生电气火灾事故，后果将不堪设想。所以，电气火灾监控系统在港口企业系统中能发挥很大的作用。

.       电气火灾的监控系统

电气火灾监控系统由剩余电流式电气火灾监控器、剩余电流式电气火灾监控。探测器及火灾声警报器组成。电气火灾探测器安装于配电柜的出线端，采用RS485总线连接至电气火灾监控器，电气火灾监控器安装于各变电所值班控制室，并采取联网系统，将所有信息传输到消防队中控室。

探测器可以实时显示漏流值且一旦系统中漏流达到电气火灾探测器的设定值（300～500mA），探测器将发出报警信号，监控器接到报警信号后显示报警信息并启动声警报器，同时将故障信息传输至中控室。此时报警信息表明，相关位置只是存在安全隐患，只需及时派遣相关维护人员前往查看设备、排除隐患，而不需要中断生产，保障了厂区人员及财产安全。

电气火灾监控系统不仅可以监控漏电流，还具有故障报警功能、自检功能、报警信息存储功能、电源功能等，具有很高的安全性、便利性。

电气火灾监控系统可以实时监控各区电力系统的运行状态，及时发现隐患、排除隐患，电力系统的运行数据保存于电气火灾监控器及中控室，查找火灾原因，制定灭火方案，减小火灾损失。

.       电气火灾监控系统的特点

运行标准。火灾发生时，通常会将受到火灾影响的人或物进行归类，根据其受火灾伤害的程度确定是否先救援，归到的类别越高所对应的救助或帮助就会越强。所以在高类别的救助物附近须设有电气火灾监控系统，一方面对其可能出现的安全隐患起到预防作用，另一方面可以确保对其随时进行监控，一旦发生电器火灾事故，能够及时预警保证工作人员及时对电路设备进行人工切断或救援，避免发生人员或物品损伤。

运行模式。在港口企业系统中配备监控系统时应该将其控制系统安装在能对港口企业系统内部系统进行统一控制的部门，在明确重要监控片区后确定需要防控的设备以及该设备应该归属的安全隐患类别。电气火灾监控系统对于火灾预防能起到重要作用，但是在整个港口企业系统中不是所有的电气设备都需要配备该监控系统，监控系统的多少对于监控系统整体不会有太大的影响。在投入使用监控系统时成本费用也是需要考量的一个因素，控制好成本费用避免资金的浪费，使投入费用和设备达到的预防效果成正比。

运行原则。在我国现行相关文件中，对于监控电气设备的安装有着明确规定，不同的电极、电压、电流下，监控电气设备系统的安装及接入要根据电流、电压、电极的不同及时更换。在配备电气火灾监控系统的同时，其他未接入电气火灾监控系统的用电设备附近应配备进行相应的电路监测设备，尤其在电线线路交叉较多的区域，通过电路监测设备的安装对该区域电线线路进行实时监测，以预防该区域的电线线路在运行时发生故障，发生电路漏电事故也能及时发出警报，确保整个铁路交通系统中的用电设备都有对应的监测、探测系统。

警报阈值。在完成监测设备的安装后，根据港口企业系统整体的实际运行情况，对电气火灾监控系统设定监测设备触发警报的数值。在我国相关文件中，对于监测设备的触发警报数值明确规定了警报区间参数，分为警报低值和警报高值。根据警报低值和警报高值，可以将电气火灾监测设备的可测流数数值设定为警报低值，一旦能够监测到的电路电流数高于警报低值，电气火灾监测设备将开启警报模式，并将监测到的电路电流数值的变化进行电子存档，当电路电流数值恢复正常低于警报低值后，电气火灾监测设备恢复正常状态。除警报低值的设定外，还需在电气火灾监测设备中设定电路电流数值超过高值的危险模式，一旦监测到电路电流数值达到高值，电气火灾监测设备将立即响起警报声并持续进行灯光示警，须由员工现场勘查处理电力设备发生的漏电或其他安全隐患后，在电气火灾监测到的电流数值降至警报低值以下，工作人员进行手动关闭，电气火灾监控系统的警报声和灯光示警才会停止。

监控显示。我国相关文件中对于消防控制室中的监测显示系统有明确规定，对于港口企业系统中的消防设施的检测显示等，须在人员管控的监控室或监测台中能够进行整体显示。就目前港口企业系统中的显示监测系统而言，已经能够做到将所有的监测设备在管控室中进行集中显示，且能够将监测到的信息等进行实时传送。所以在完成火灾监控系统装置后，可以将电气火灾监控系统的后台系统与消防控制台进行连接，以保证火灾监控系统能够在控制台中集中显示。

.       电气火灾监控系统的管理措施

在安装电气火灾监控系统时，需要考虑电气火灾监控系统的安装区域、安装成本、安装数量等，对于重要的电力设备或电表箱区域附近要做好电气火灾监控系统的配备，以确保监控系统安装的投入成本的同时能够对整体的铁路交通系统进行整体监测。

由于火灾监控系统的特殊性，在进行该设备安装或与控制室显示器进行通信连接时，一定要有专门的安装团队来进行现场施工，负责监控系统从安装到后续试行的整个过程，一旦试行后发现安装或通信接口有问题，也能够及时进行调整，确保监控系统的正常运作。

监控系统安装过程中，涉及许多零件及组装设备的采买，为保证安装成本在采买过程中可能会出现在不同供应商购买不同设备的情况，这样在监控系统安装时就需要各个零件供应商相互之间进行零件或设备的对接，在这个过程中很容易出现沟通上的问题，而且对于所用到零件设备后续的维修服务也比较麻烦。所以，在进行监控系统安装时，应当就由铁路交通方直接对接一个施工团队，与施工团队明确制定好监控系统所需要零件或设备的标准，至于采买方面就由施工团队进行市场考察，这样既能够保证监控系统安装的时效性，又可以解决后续可能涉及的维修服务。

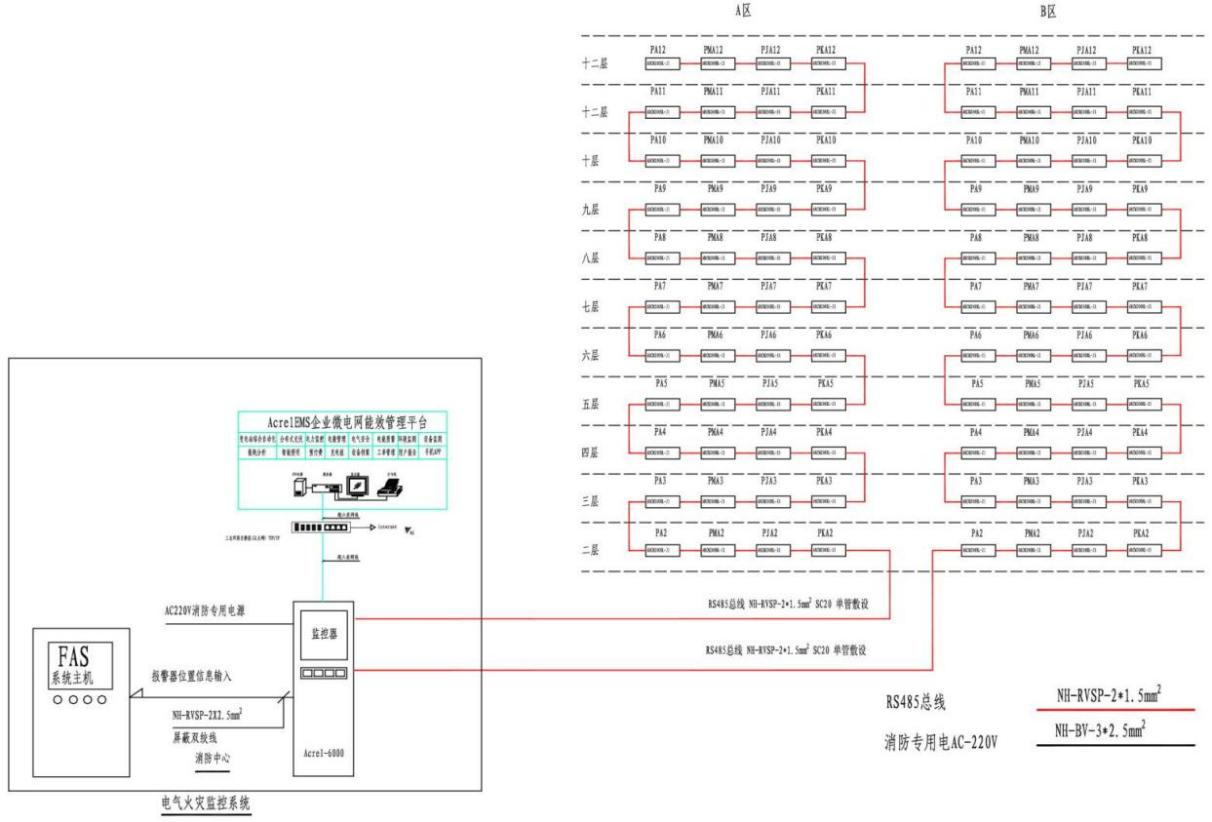

4、系统架构

5、系统功能

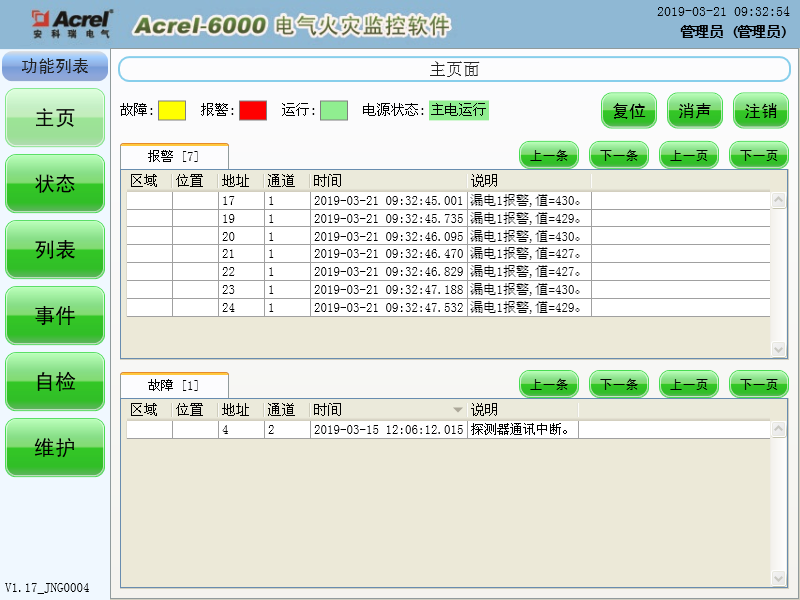

（1）监控设备能接收多台探测器的剩余电流、温度信息，报警时发出声、光报警信号，同时设备上红色“报警"指示灯亮，显示屏指示报警部位及报警类型，记录报警时间，声光报警一直保持，直至按设备的“复位"按钮或触摸屏的“复位"按键远程对探测器实现复位。对于声音报警信号也可以使用触摸屏“消声"按键手动消除。

（2）当被监测回路报警时，控制输出继电器闭合，用于控制被保护电路或其他设备，当报警消除后，控制输出继电器释放。

（3）通讯故障报警：当监控设备与所接的任一台探测器之间发生通讯故障或探测器本身发生故障时，监控画面中相应的探测器显示故障提示，同时设备上的黄色“故障"指示灯亮，并发出故障报警声音。电源故障报警：当主电源或备用电源发生故障时，监控设备也发出声光报警信号并显示故障信息，可进入相应的界面查看详细信息并可解除报警声响。

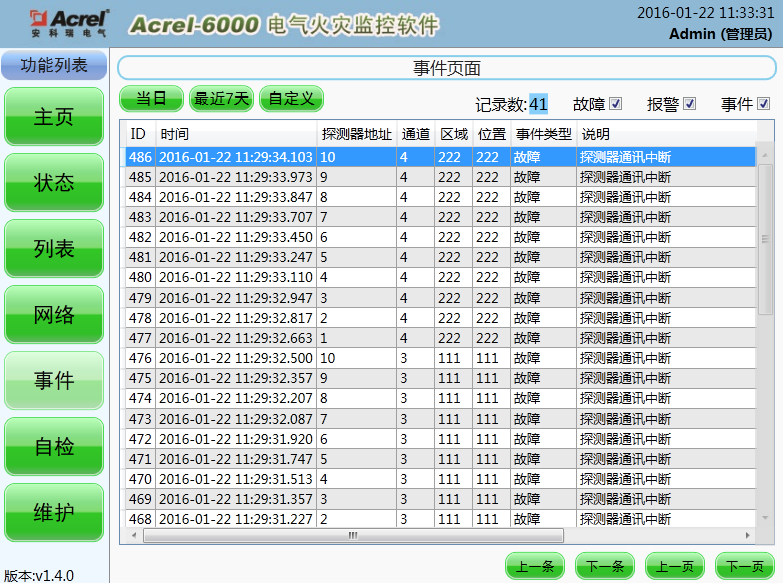

（4）当发生剩余电流、超温报警或通讯、电源故障时，将报警部位、故障信息、报警时间等信息存储在数据库中，当报警解除、排除故障时，同样予以记录。历史数据提供多种便捷、快速的查询方法。

6、配置方案

7、结束语

电气火灾监控系统对于消除港口企业系统中的安全隐患发挥着重要的作用，只有将其引入变电所中，才能发挥有效价值，从而增强变电所的安全性与稳定性。除港口企业系统外，涉及电路失火、漏电等安全隐患的其他系统中，该监控系统也能够发挥价值，需要大范围推广监控技术。
