告别接点测温困境：ATE800 RFID无线方案守护开关柜安全

一、       产品概述

ATE800 系列 RFID 无线测温装置可用于高低压开关柜内母排搭接点，断路器动、静触头，电缆 接头，环网柜堵头等金属部位的温度监测，具有隔离、安装方便、抗干扰能力强、工作可靠的 特点。ATE800 系列产品组成：接收器，天线，传感器。ATC800 接收器通过天线向 ATE800 无线测 温传感器发射 RFID 射频信号，传感器接收到射频能量之后，激活电路，开始进行温度数据采集， 并将数据通过无线信号回传至天线；天线通过射频电缆将数据传输至接收器，最终可由接收器将数 据上传到远程监控系统。

二、       测温原理

RFID 的全称是 Radio Frequency ldentification，即射频识别，是一种利用无线电波进行数据交换的自动识别技术。

RFID测温技术是RFID无线识别技术与温度传感技术相结合的创新应用，核心功能是通过接收器读取安装在待测温部位的RFID传感器的温度数据，实现对测温接点的温度测量功能。

主要过程为接收器通过天线发射特定的电磁波信号，当无源测温传感器在RFID接收器的射频场内时，传感器内部天线接收到电磁波并将电磁波转换为传感器内部温度传感器、MCU、射频芯片所需的工作电压，内部温度传感器开始温度采集。然后传感器将温度数据和传感器标识码（ID号）打包成数据帧，通过传感器天线以射频信号的形式给接收器，接收器接收到传感器反馈的射频信号后，将其解调、解码为数字信号，提取出传感器识别码和温度数据。

三、产品构成

ATE800-B

ATE800-U

RFID传感器（表带式/螺栓式）

ATC800-ANT

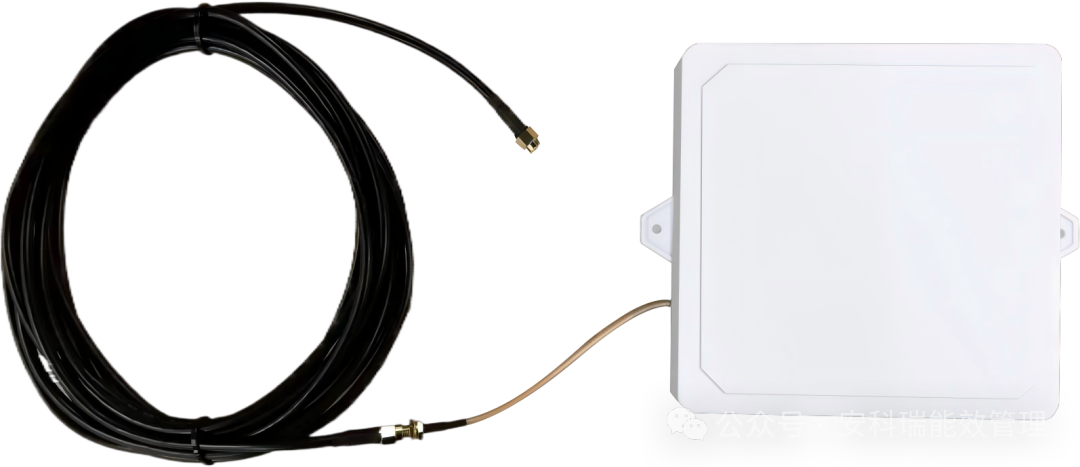

天线（含5m/10m同轴电缆）

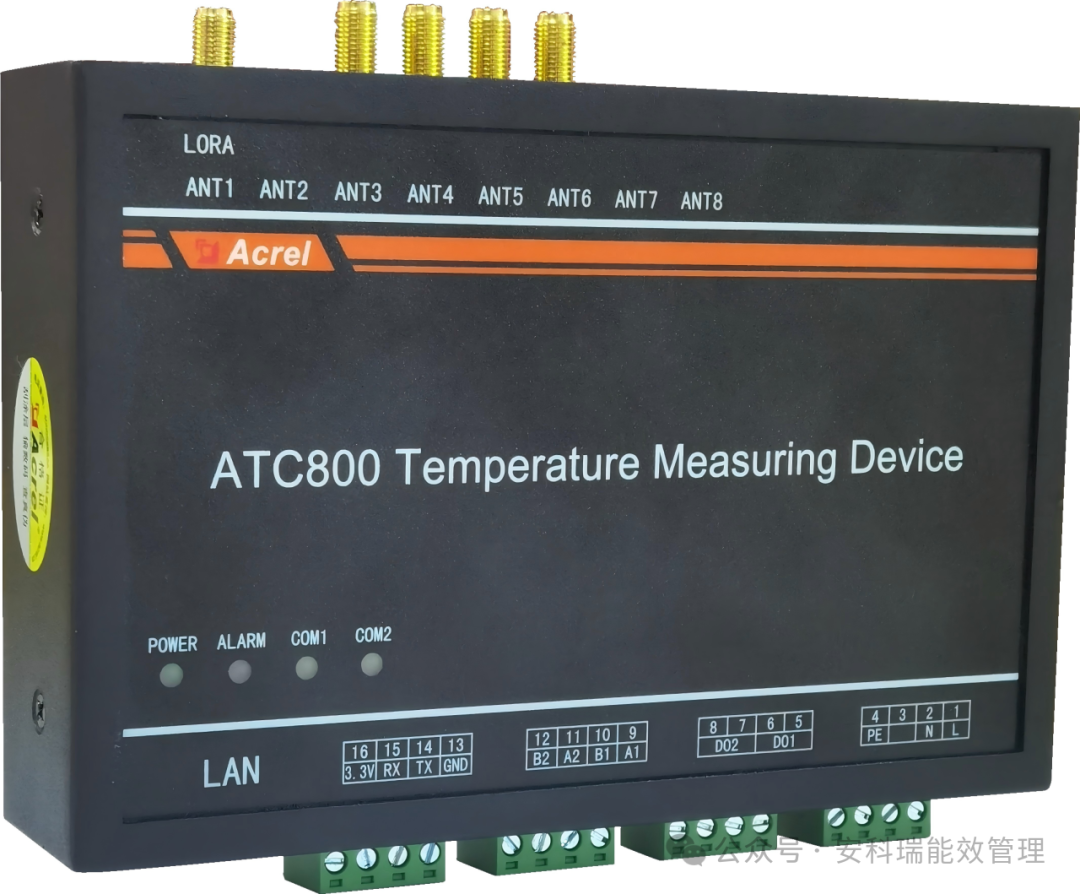

接收器（4通道/8通道）

三、应用场景

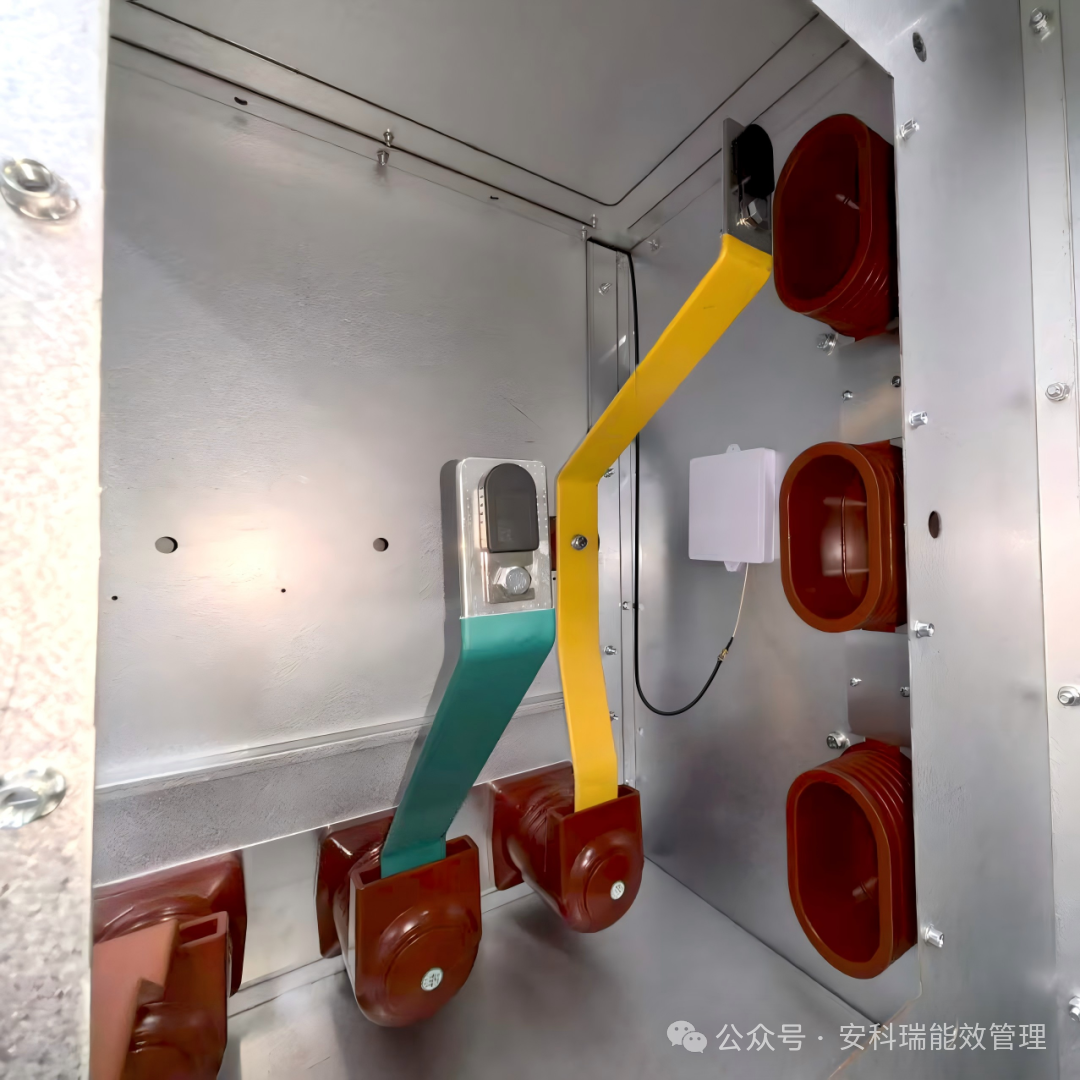

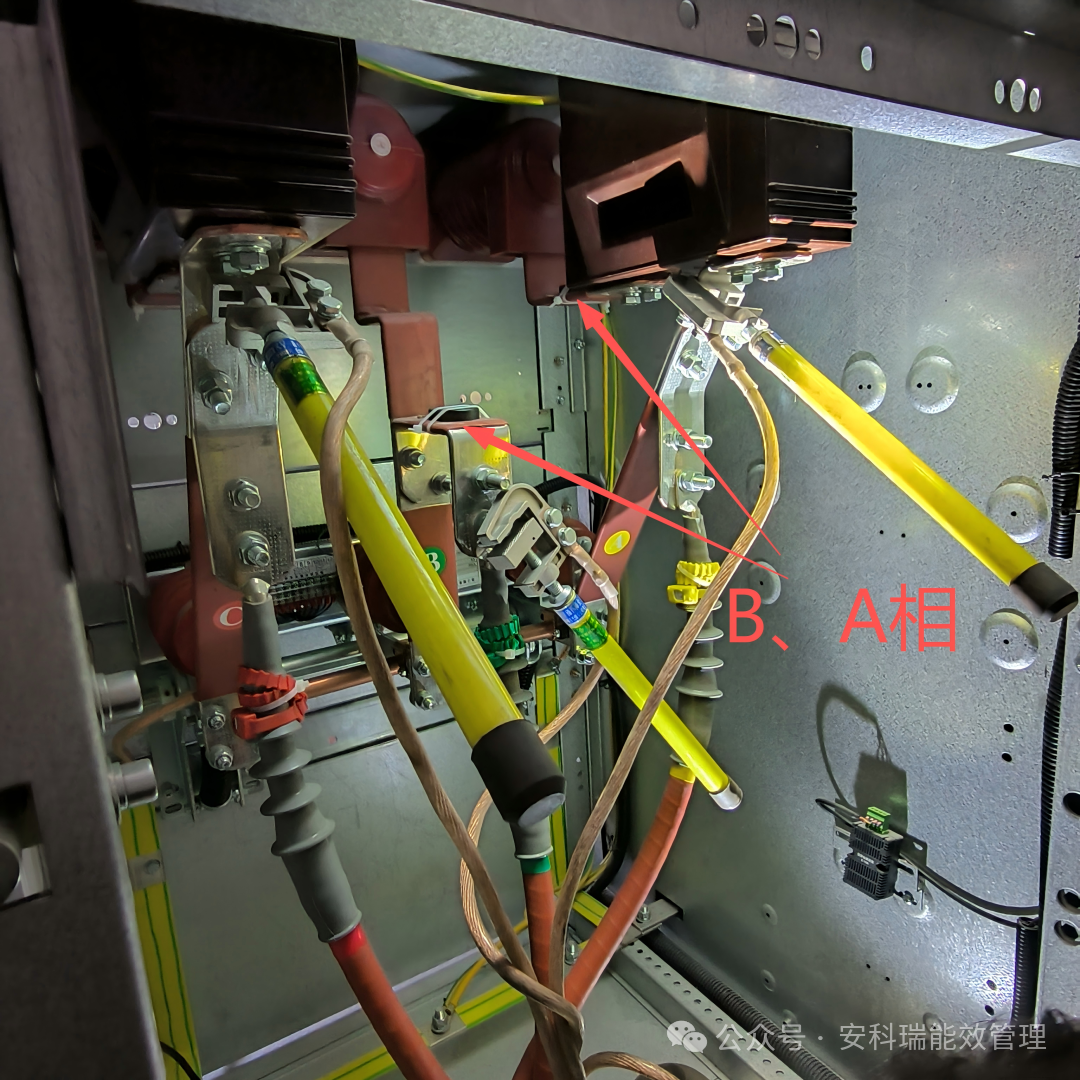

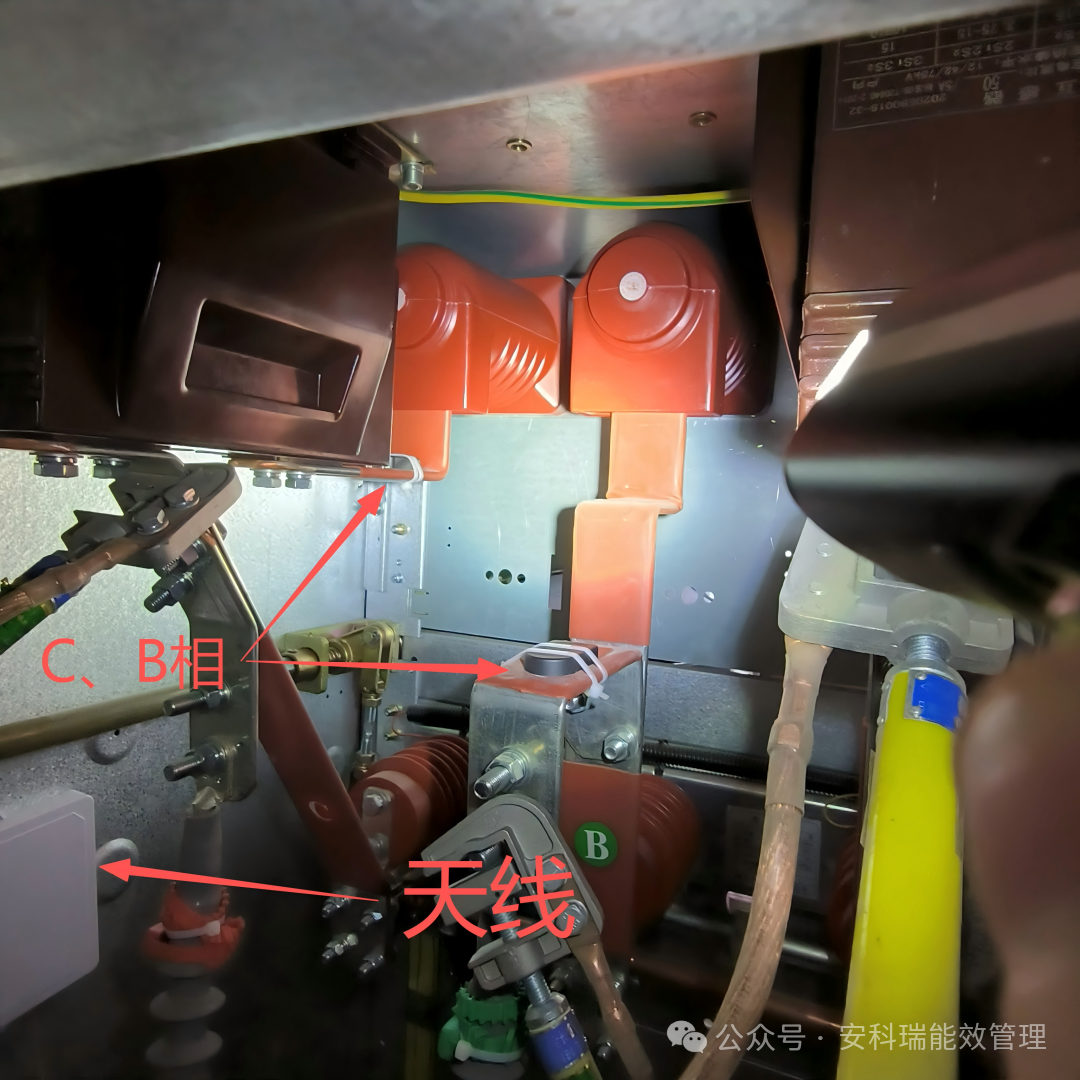

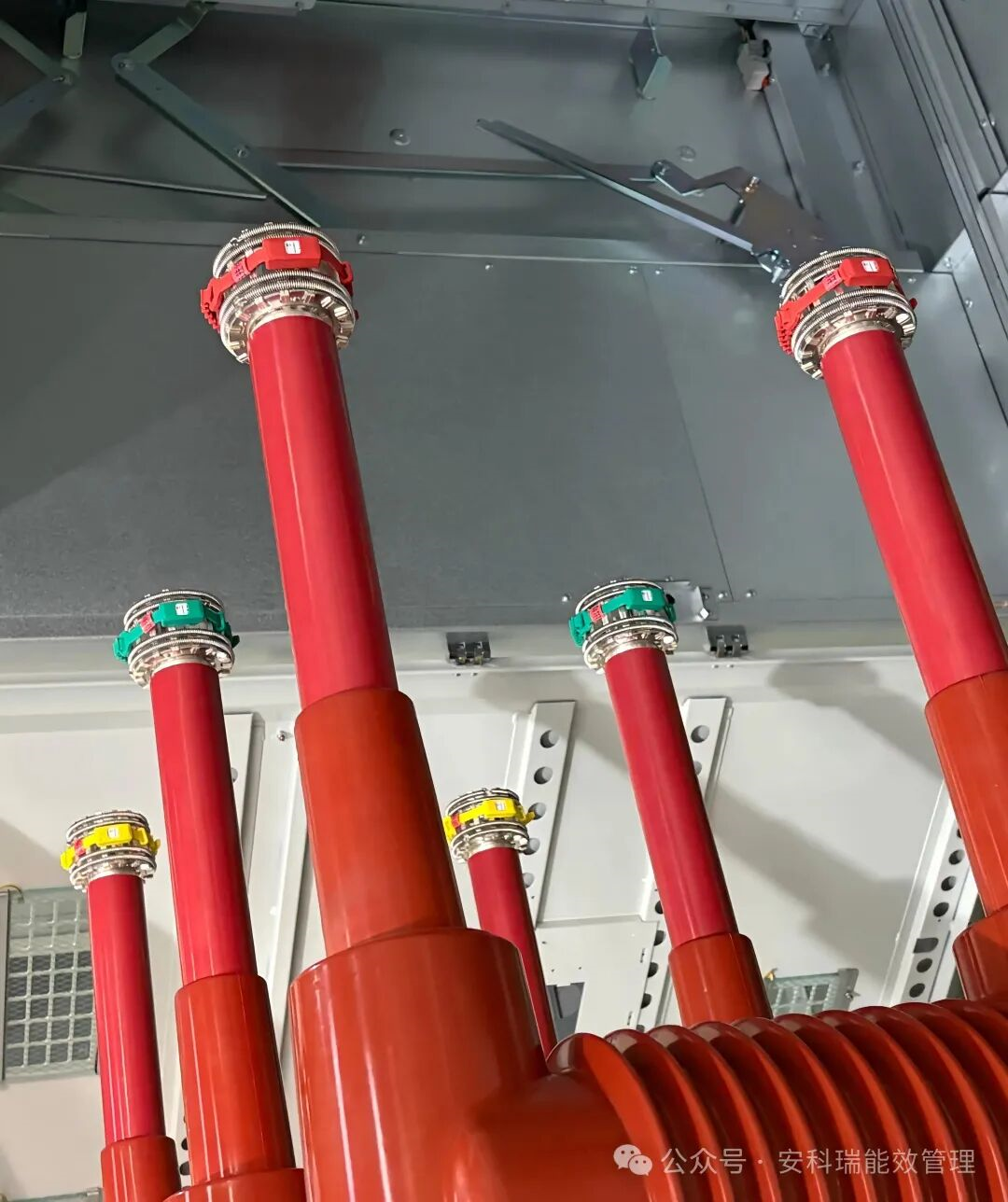

1.10kV开关柜测温

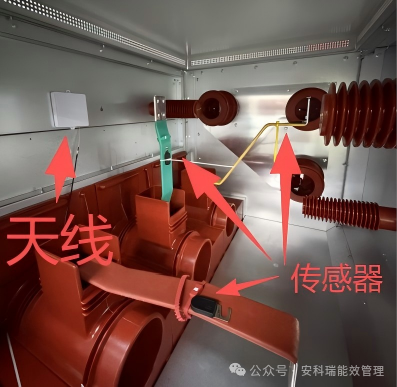

2.35kV开关柜测温

3.安装注意事项：

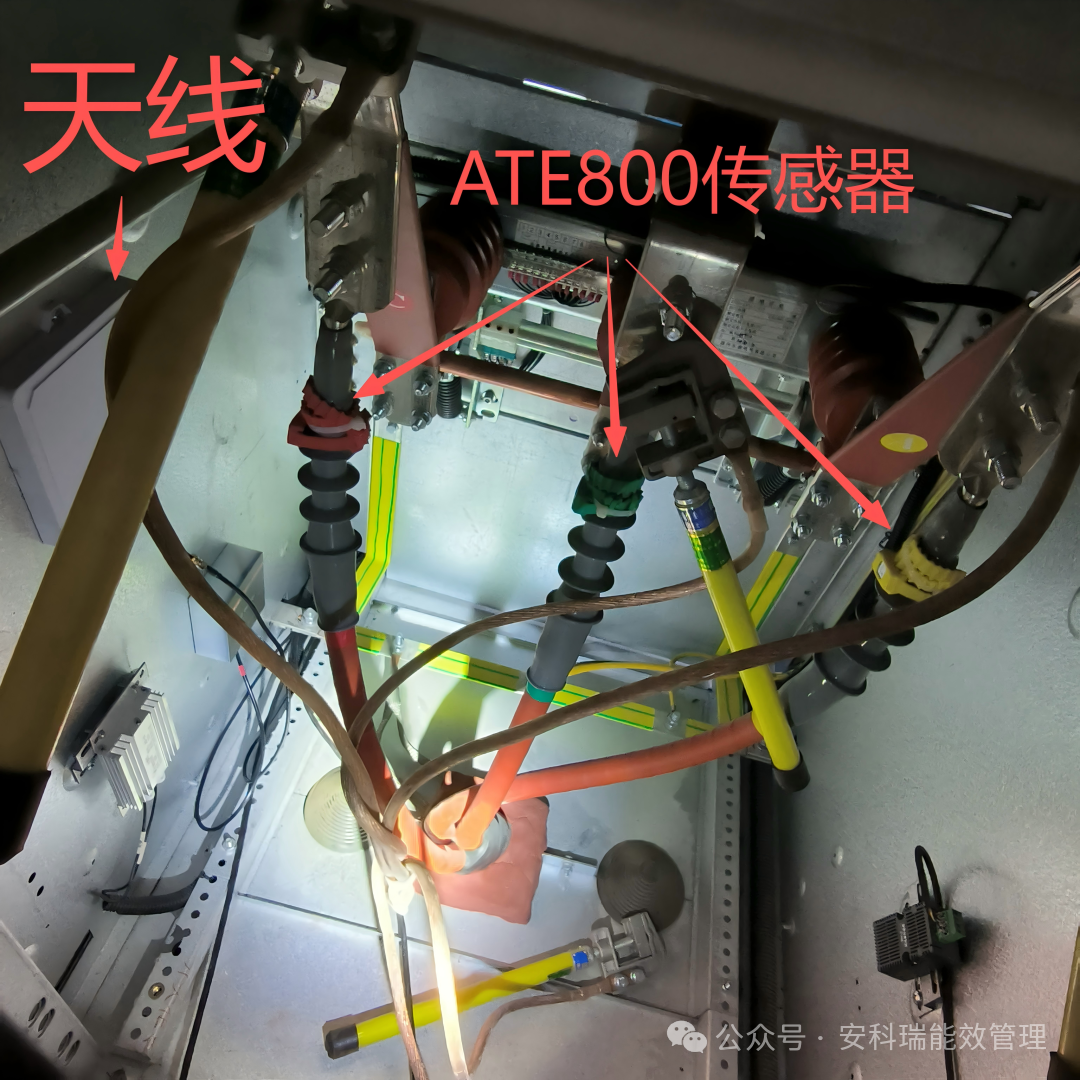

①传感器主体与天线的方向处于面对面状态；

②安装ATE800-B/ATE800-U，其组号应与ATC800-4/ATC800-8的组号一致，安装位置依照标签文字安装，“编码：001"建议安装在第一个柜子的第一个测温点，再依次按照测温点顺序安装。

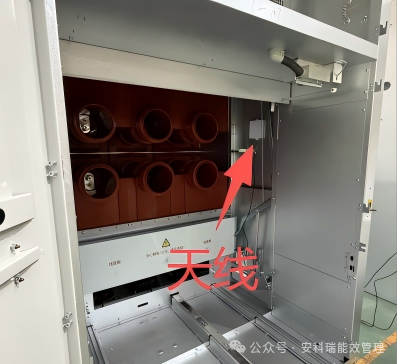

③天线同轴电缆走线，利用开关柜线槽走线或贴合柜壁布线。

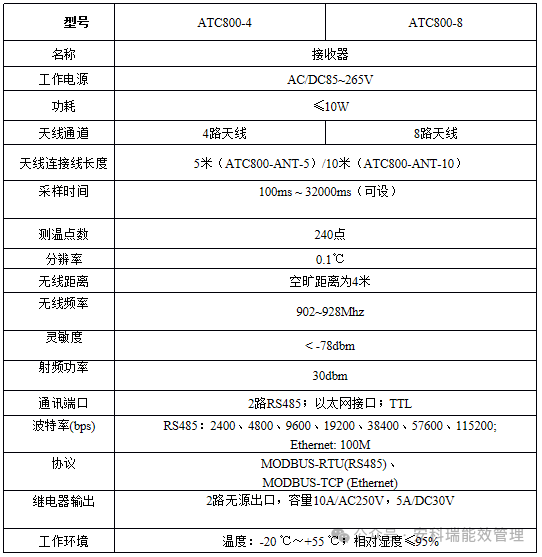

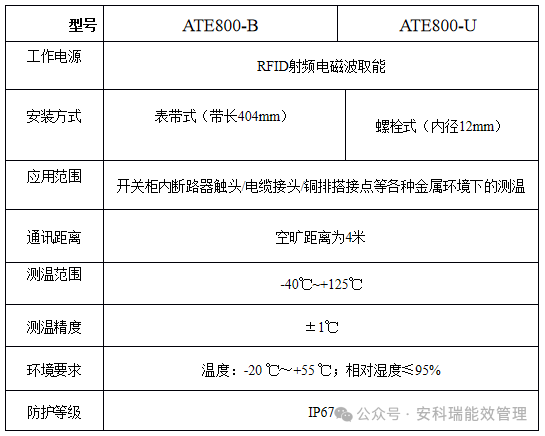

四、产品特性

五、配置方案

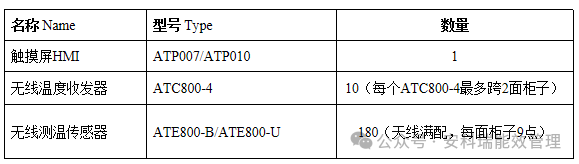

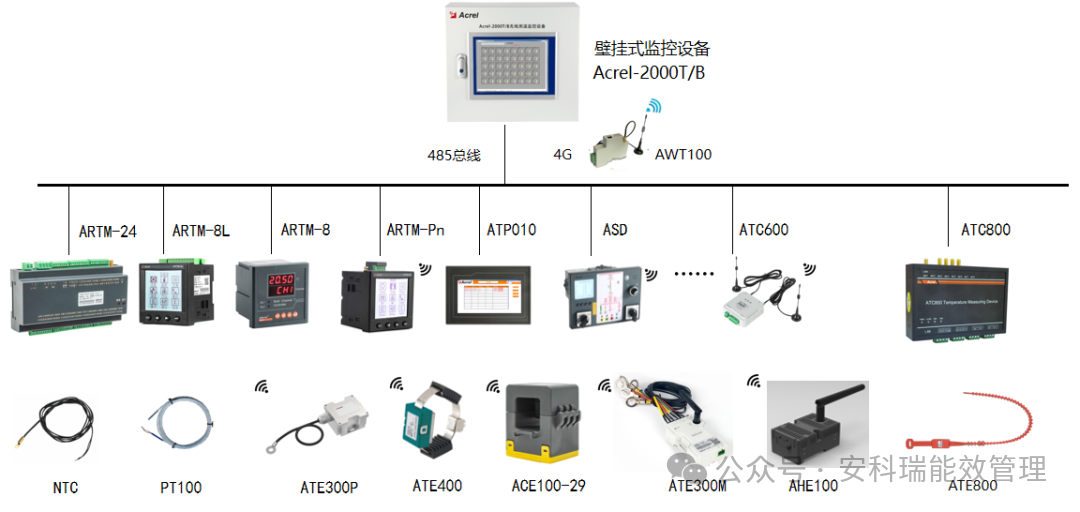

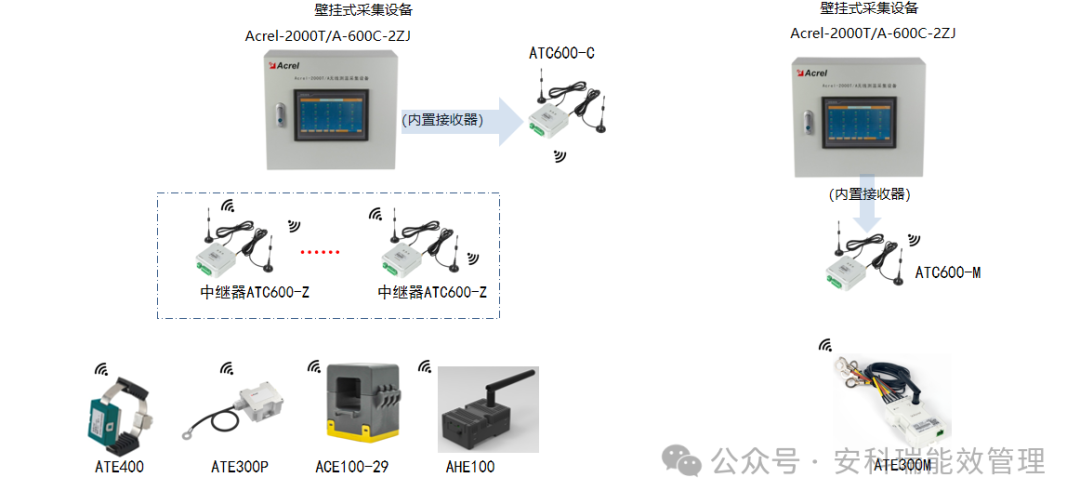

3.系统图1-就地壁挂式集中显示方案

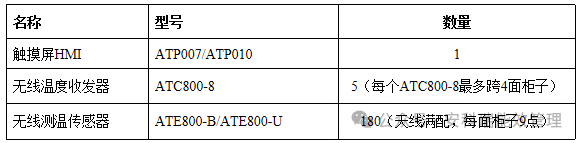

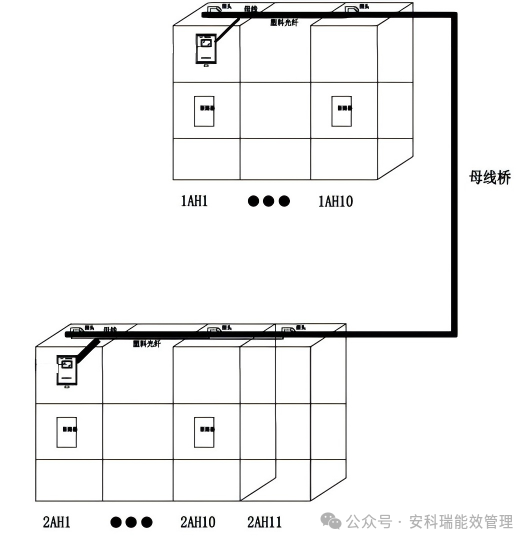

4.系统图2-就地壁挂式集中显示方案

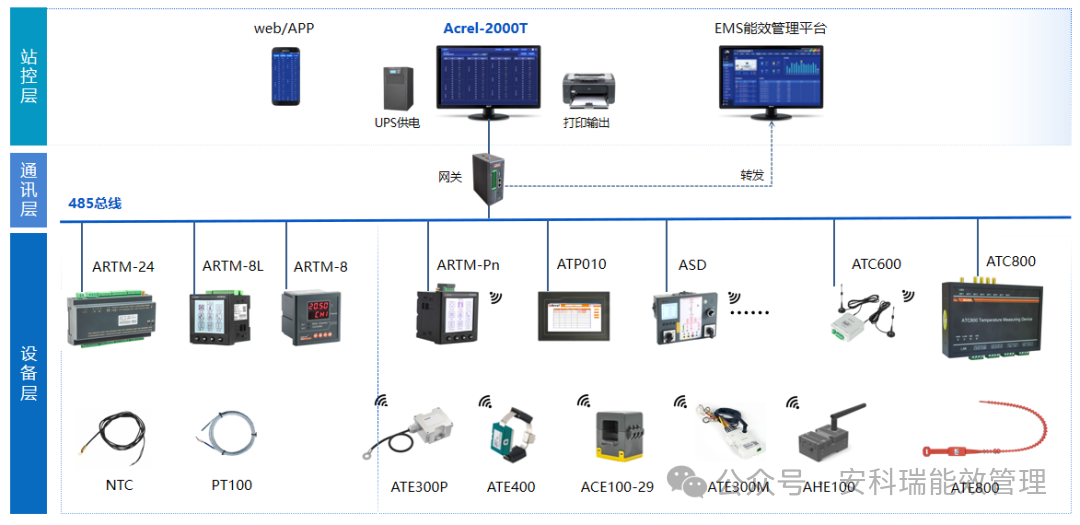

5.系统图3-无线测温系统
